1）国家发明专利产品：具有完全自主知识产权，技术性能优异。

2）排气性能卓越稳定：本空气阀在复杂的水气两相流状态下，仍能确保有压管道的高效排气。即使在水气交替的条件下，也能持续排除管道中的气体，并且在高压环境下不会产生“气托”现象。

3）双排气口设计：配有大、小两个排气口，其中大排气口径不小于公称直径的90%，充分满足管道系统在水力过渡过程中的进气需求。小排气口径约为大排气口径的1/3，阀门能根据管道压力的变化自动切换排气口。

4）卓越的负压消除能力：管道负压时，大排气口全开，实现快速进气，及时稳定管道系统压力。

5）快速排气：在低压（P≤0.05MPa）时，大排气口全开，能够迅速排除水力过渡过程中的气体及管道充气，确保系统安全运行。

6）有效防止断流水锤：当管道内积存高压气体时，小排气口开启，实现缓冲排气，显著降低水锤效应的升压风险。

7）优异的排气口密封性能：采用软硬结合的密封结构，同时利用自密封原理，确保阀门在稳态运行及水力过渡过程中的零泄漏，克服了传统排气阀跑水、漏水的问题。

8）防冻裂设计：适用于寒冷低温地区。

管道中积存的气体若不能及时排出，会造成极大的危害。理想的排气阀应在各种压力下高效排气且不引起水锤升压。然而，普通空气阀在有压情况下只能通过微孔进行排气，速度无法满足规范要求及工程需要。这种局限性导致，当水流冲击截留气团，产生压力震荡，轻则缩短管道及其阀门的使用寿命，重则导致管道吸瘪或爆管事故。这会对民生工程造成极其严重的影响。

本空气阀结构设计具有显著优势，小排气口可以根据工程需要调整各种口径，并且在高压状态下也能顺利开启高效排气，满足任何工况的进排气需求，及时排除管道内的气体，且不引起水锤升压。特别是在水气交替的工况下，即使管道内充满水并产生压力，下一次有气体进入时也能顺利排出。

  这一设计确保了在任何运行状态下，本空气阀都能高效、可靠地工作，大大提升了管道系统的安全性和稳定性。

NFSP1.0(1.6、2.5、4.0)型内缸式防水锤缓冲排气阀，安装于1.0(1.6、2.5、4.0)MPa以下，水温低于80℃的输水管道和热力循环水管道上，用于排除管道内空气及部分蒸汽等，消除因管道存气而产生的水阻增大，避免气爆型水锤造成的管道破裂等问题。此外，当管道内产生负压时，可自动注气，防止断流弥合水锤、管道变形、吸入外界环境水体等问题。

1）阀门结构

本阀主要由阀体，浮球，带缸阀筒，大小两排气口，活塞、膜片、支撑螺柱及弹簧等组成。当管道存在负压时，大排气口打开，实现快速进气。当管道内存在低压气体时，带缸阀筒、导向压环、活塞、浮球等联动组件一起下降，大排气口打开，实现低压高速排气。当管道内存在高压气体时，只有小排气口打开，实现高压缓冲排气。

2）工作原理

低压快速排气状态：当气囊压强（相对大气压）低于50kpa，大排气口联动部件整体下行，大排气口打开，管道中气体通过大排气口排入大气中。

高压缓冲排气状态：当管道中有气囊且压力较高时，由于大排气口联动部件被排气阀内高压气体顶起而无法下落，所以大排气口封闭。浮球由于水量减少而下降，打开小排气口动作开关。小排气口活塞由于上下不等面积在内外压差的作用下向下移动，从而使小排气口打开，管道的气体通过小排气口排除。

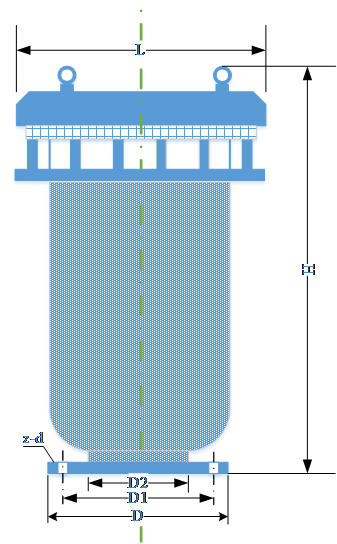

注:本排气阀系法兰连接，其尺寸按国家相关标准设定，公称压力为1.6、2.5及4.0MPa的阀门，仅法兰尺寸D、D1不同，其余相同。

国内市场上常见的排气阀大致分为三类：

（1）国产浮球式排气阀；

（2）进口排气阀；

（3）内缸式排气阀。

现从产品性能、可靠性、价格、产品外观及使用业绩等几个方面对上述三种排气阀进行比较，为您的排气阀选择提供参考。

1）国产排气阀

国产排气阀主要有双口排气阀、复合式双口排气阀以及组合式排气阀等。

国产排气阀性能差异很大。性能最差的排气阀不能实现有效排气，在不到1米水柱压力下即终止排气。性能一般的排气阀在排气压力或含水空气作用下，在数米水柱压力下也即终止排气。然而，在段塞流和气团流条件下，管道系统中水气相间，上述产品不能实现大量排气且只能微量排气。使管道内形成气阻，造成通水不畅，爆管事故频发。

2）进口排气阀

国内市场上常见的进口排气阀主要来自于美、日、德、法、以色列等国，按结构形式大体可分为双口排气阀、组合式排气阀及动力复合式排气阀，基本都属于浮球式排气阀。其性能差异不大，基本在5～7米水柱即起球终止排气，产自美国的动力复合式排气阀可实现十多米水柱起球，是所有浮球式排气阀中性能最好的。但在段塞流和气团流条件下，管道系统中水气相间，这些进口产品也不能实现大量排气且只能微量排气。同样使管道内形成气阻，造成通水不畅，爆管事故频发，且其价格昂贵是国产排气阀最高的2～3倍。虽然进口排气阀略优于国内同类产品的性能，然而在实际使用过程中仍然无法实现水气相间管道系统的有效排气，存在大排气口跑水、排气不畅需要人工辅助排气等问题。

3）内缸式排气阀

内缸式排气阀可在任何压力条件下，只要有未排净气体就不起球终止排气，故可满足任何复杂管路及工况的排气。该阀还设有特殊缓闭装置，以保证排气结束时，排气终止，排气阀关闭时排气速度不致变化过快。引起主管道流速变化一般小于0.3m/s，使主管道非稳定流升压不大于0.3MPa,保证供水系统安全通畅地注气排气。内缸式排气阀密封阀口设计合理，克服了浮球式排气阀时常跑水的技术缺陷。

NFSP型内缸式防水锤缓冲排气阀可采用双法兰蝶阀连接方式 (GB12238-89通用阀门法兰和对夹连接阀门)和对夹式蝶阀连接方式(GB12238-89通用阀门法兰和对夹连接阀门)连接。
