1、 适应性强，灵活可调。进气口径为公称直径的100%，排气口径根据工程需求可任意调节尺寸大小，调节范围为0～进气口径的50%。建议排气口径为进气口径的10%，既能对断流弥合水锤产生防护作用，又能满足空管充水和管道正常排气的需求。

2、 排气性能稳定、可靠。可保证管道在水气相间复杂流态下的连续排气。管道即使高压状态亦可正常开启排气口，不被高压顶死，不产生“气托”，而非传统排气阀高压仅能微孔排气。排气迅捷、彻底，避免管道发生气堵。

3、 防止水锤效果好。排气口可以根据工程需求，调节大小，实现缓冲排气，有效降低水锤升压。

4、 消除管道负压能力强。管道负压时，进气口迅速全开，实现快速进气，及时稳定管道系统压力。

5、 排气口密封性能优异。采用软硬密封相结合的密封结构，同时利用自密封原理，保证阀门在稳态运行及水力过渡过程中水的零泄露，克服传统排气阀存在跑水、漏水的技术缺陷。

6、 可适用寒冷低温地区。防冻裂设计，确保阀门在低温条件下正常运行，有效避免冻裂导致的设备损坏，满足严苛工况需求。

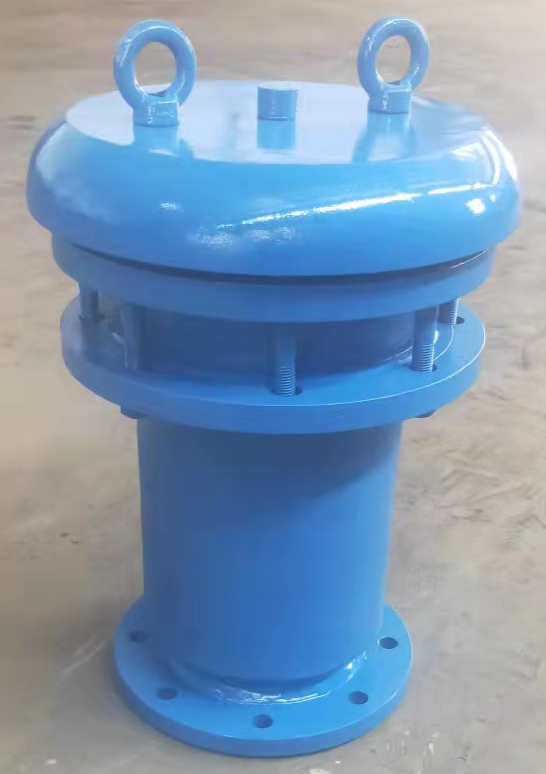

NZHP 1.0(1.6、2.5、4.0)型内缸式注气缓排阀，安装于1.0(1.6、2.5、4.0)MPa以下，水温低于80℃的输水管道和热力循环水管道上，用于排除管道内空气及部分蒸汽等，消除因管道存气而产生的水阻增大，避免气爆型水锤造成的管道破裂等问题。此外，当管道内产生负压时，可自动注气，防止断流弥合水锤事故、避免管道变形及负压吸入外界环境水体造成污染等问题。

（1）阀门结构

本阀主要由阀体，浮球，带缸阀筒，进、排气口，活塞、膜片、支撑螺柱及弹簧等组成。当管道存在负压时，进气口打开，实现快速进气。当管道内存在气体时，带缸阀筒、活塞、浮球等联动组件一起下降，排气口打开，实现缓冲排气。

（2）工作原理

进气状态：当管道压强低于大气压强的时候，大排气口联动组件在重力及压差作用下向下移动，进气口打开，外界空气迅速补充到管道中，避免形成蒸汽型空腔。

排气状态：只要存在气体，浮球就会下落，排气口活塞在内外压差的作用下向下移动，从而使排气口打开，管道的气体通过排气口排除。

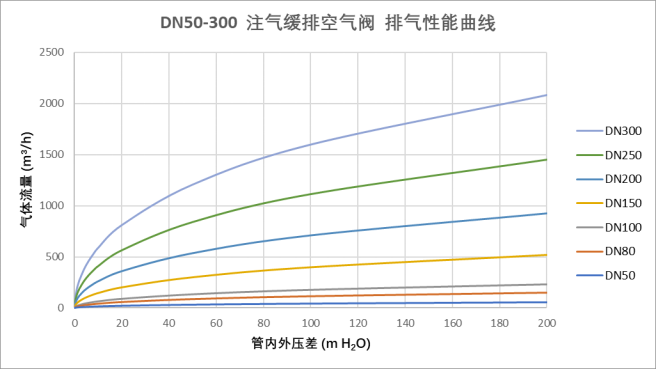

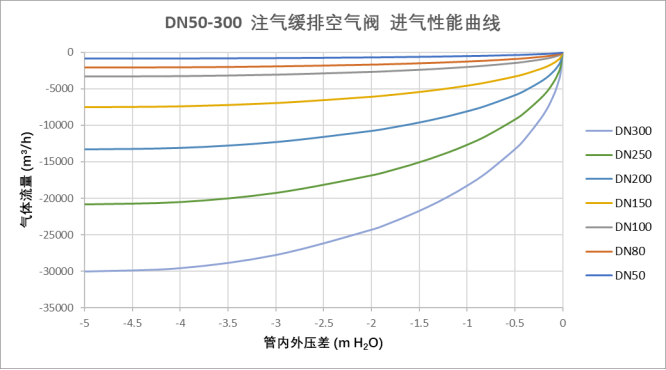

（3）性能曲线

注：排气口径可根据需求调节（图中排气口径为进气口径的10%）。

注:本排气阀系法兰连接，其尺寸按国家相关标准设定，公称压力为1.6、2.5及4.0MPa的阀门，仅法兰尺寸D、D1不同，其余相同。

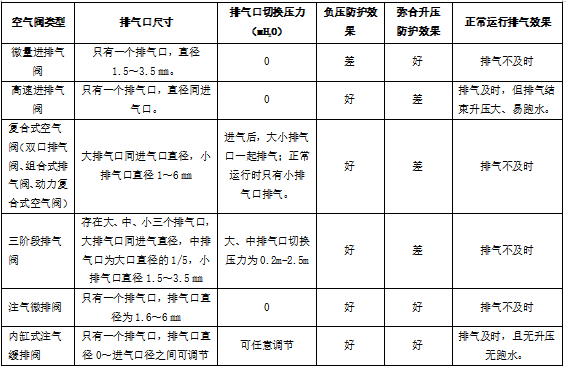

国内市场上的空气阀种类繁多，包括微量进排气阀、高速进排气阀、注气微排阀、复合式空气阀（双口排气阀、组合式排气阀、动力复合式空气阀）、三阶段排气阀（防水锤型）。对于管线存在水柱拉断的局部高点，为了避免发生断流弥合水锤，要求空气阀具备快速进气，缓冲排气的功能。且负压进气后，如果进气口不能及时封闭，在水柱弥合的过程中，气囊压力通常低于0.1m水柱（实验和大量工程验证）。

微量进排气阀，进气口径过小，无法消除负压。高速进排气阀，排气口径过大，排气过快，引起弥合水锤。复合式空气阀（双口排气阀、组合式排气阀、动力复合式空气阀）、三阶段排气阀（防水锤型）的大、小排气口切换压力大于0.2m，在水柱弥合的过程中，气囊压力通常低于0.1m水柱（实验和大量工程验证），无法切换到小口排气，从而丧失缓冲排气的功能，仍然引起弥合水锤。注气微排阀，排气口径通常小于3毫米，虽然能够避免水柱升压，但是不满足空管充水和正常运行时的排气需求。

正常运行中空气阀要求能及时排除管道积存气体，如果空气阀排气口径过小，管道积存气囊，会减小输水流量（重力流），或增加水泵能耗（水泵加压管道），甚至造成流量为零工况。而且气水两相流运行，气囊体积变化导致压力振荡，放大水锤效应，甚至产生“气爆”水锤事故（非计算工况）。为了保障管道系统正常安全运行，空气阀必须能够及时排气，对目前市场上空气阀性能进行分析。

国产排气阀主要有双口排气阀、复合式双口排气阀以及组合式排气阀等。国产排气阀性能差异很大。性能最差的排气阀不能实现有效排气，当管道气囊压力不到1米水柱压力时即发生“起球”而终止排气。性能一般的排气阀在排气压力或含水空气作用下，在数米水柱压力下也即终止排气。为了避免“起球”无法排气，只能减小排气口径，通常只有1.5㎜～6㎜。进口排气阀主要来自于美、日、德、法、以色列等国，按结构形式大体可分为双口排气阀、组合式排气阀及动力复合式排气阀，基本都属于浮球式排气阀。为了避免“起球”无法排气，只能减小排气口径，气水相间运行时，也只能毫米级的口径排气，且其价格昂贵。

然而，在空管充水后期及稳态运行过程中，存在大量段塞流、气团流等水气相间运行状态，大排气口无法打开，只有几毫米的小排气口排气，不能及时排除管道气体，使管道内形成气阻，造成通水不畅，不仅会降低输水流量、增加管线水头损失，而且水流冲击滞留气团会产生压力震荡，甚至引发爆管事故。在实际使用过程中还存在排气结束阀门复位不严、大量跑水现象。

内缸式注气缓排阀可在任何压力条件下，有气即排，同时，该阀保证排气结束时，不引起水锤升压且复位严密，保证供水系统安全通畅地注气排气。内缸式注气缓排阀密封阀口设计合理，克服了浮球式排气阀时常跑水的技术缺陷。

特别提示：

近年工程实践表明，对管道安全及爆管事故主要威胁是意外水锤（目前无法模拟计算），即管道含气造成的气爆水锤。目前，市场上的排气阀在水气相间排气时，有效排气口径不足3.5mm，与排气顺畅的要求相差几十至上百倍，造成管道严重气阻。本内缸式缓冲排气阀在水气相间时，排气口径任意可调，是普通排气阀微孔有效排气面积的几十至上百倍，可满足任何工况下顺畅排气要求，具有良好的防控意外水锤爆管的功能。

NZHP型内缸式注气缓排阀可采用双法兰蝶阀连接方式 (GB12238-89通用阀门法兰和对夹连接阀门)和对夹式蝶阀连接方式(GB12238-89通用阀门法兰和对夹连接阀门)连接。
